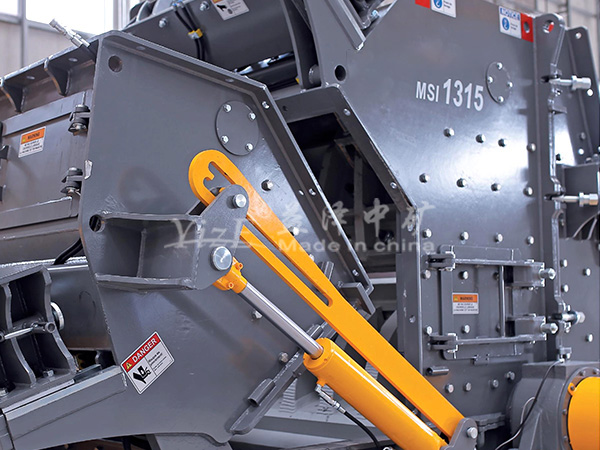

新疆反击式破碎机广泛应用花岗岩破碎、石灰石制砂、煤矿矸石处理、建筑垃圾再生
| 参数项 | 标准规格 | 新疆优化设计 |
|---|---|---|
| 转子直径 | Φ800-2000 mm | 重型整体铸造转子（动平衡等级G2.5） |
| 板锤数量 | 4-8组（视型号） | 快换式板锤（单组更换时间≤30分钟） |
| 处理能力 | 50-1200 t/h | 戈壁岩工况降效系数0.7-0.8 |
| 电机功率 | 75-630 kW（高原型，海拔≤5000m） | 功率补偿（每千米+3%） |
| 入料粒度 | ≤800 mm | 预筛分至≤600 mm（防过载） |
| 出料粒度 | 0-40 mm（可调） | 液压调节反击板间隙（精度±2mm） |
板锤材质：
基体：KmTBCr26高铬铸铁（硬度HRC58-62）
表面处理：碳化钨等离子堆焊（厚度≥5mm，HV≥1500）
反击板优化：
阶梯式多腔设计（破碎比提升至15:1）
复合材质：ZGMn13Cr2+陶瓷嵌块（寿命提升2倍）
| 防护层级 | 技术措施 | 性能指标 |
|---|---|---|
| 进料口 | 旋风除尘+振动格筛（除杂率≥95%） | 粒径＞5mm异物拦截率 |
| 轴承密封 | 三重密封（迷宫+磁流体+气幕） | 粉尘侵入量＜0.1g/h |
| 转子腔体 | 正压防尘（压力0.03-0.05MPa） | 空气过滤精度0.3μm（PM10拦截率99.9%） |
| 出料口 | 水雾抑尘（0.5MPa，耗水≤0.1m³/h） | 作业区粉尘浓度≤5mg/m³ |
| 部件 | 低温（-30℃）对策 | 高温（50℃）对策 |
|---|---|---|
| 转子轴承 | C4游隙轴承（游隙0.25-0.35mm） | 循环油冷系统（油温≤65℃） |
| 液压系统 | L-HV32低温液压油（倾点-45℃） | 板式油冷器（降温≥12℃） |
| 结构件 | 耐低温钢板（Q345D，-40℃冲击功≥34J） | 热膨胀补偿接头（伸缩量±10mm） |
| 电气系统 | 控制柜内加热除湿模块 | 防爆型散热风机（IP65） |
自适应调节功能：
| 输入信号 | 执行动作 | 控制精度 |
|---|---|---|
| 电流波动＞±10% | 联动给料机降速（PID调节） | 功率稳定在额定值±5% |
| 振动值＞7.1mm/s | 触发停机并定位失衡部件 | 振动烈度≤4.5mm/s（ISO 10816） |
| 出料粒度超标 | 液压调整反击板间距（步进1mm） | 粒度偏差≤±3mm |
| 轴承温差＞5℃ | 切换备用润滑管路 | 温度差控制≤2℃ |
数字运维平台：
实时监测板锤磨损量（激光测距，精度±0.1mm）
AI算法预测部件寿命（误差≤10%）
| 技术 | 实施效果 | 节能率 |
|---|---|---|
| 永磁直驱电机 | 效率提升至IE5（≥96%） | 电耗降低8-12% |
| 飞轮动能回收 | 破碎反冲能量储存利用 | 节能≥15% |
| 变频风量控制 | 按需调节除尘风机转速 | 风机电耗降20-30% |
| 维护项目 | 周期 | 技术标准 |
|---|---|---|
| 板锤磨损检测 | 每班次 | 单边磨损＞30mm强制更换 |
| 转子动平衡校准 | 每周 | 残余不平衡量≤50g·mm/kg |
| 轴承游隙测量 | 每月 | 轴向游隙0.20-0.35mm |
| 反击板厚度检测 | 每季 | 磨损量＞40%或裂纹深度＞3mm更换 |
| 整机水平度校验 | 每年 | 激光水准仪检测（误差≤0.5mm/m） |
| 故障现象 | 原因分析 | 解决方案 |
|---|---|---|
| 异常金属异响 | 板锤断裂/异物进入 | 停机清理，加装金属探测仪 |
| 出料粒度粗大 | 反击板磨损/间隙过大 | 更换反击板，调整间隙至标准值 |
| 轴承高温报警 | 润滑不足/密封失效 | 清洗油路，更换C4游隙轴承 |
| 产能下降 | 转子转速偏低/板锤磨损 | 检查传动系统，更换磨损板锤 |
| 应用场景 | 推荐型号 | 处理量（t/h） | 适配特性 |
|---|---|---|---|
| 花岗岩破碎 | PF-1820重型反击破 | 500-650 | 碳化钨板锤+液压开箱装置 |
| 石灰石制砂 | PF-1315型 | 250-350 | 多腔转子+变频控制 |
| 煤矿矸石处理 | PF-1214防爆型 | 150-220 | 防爆电机+瓦斯监测系统 |
| 建筑垃圾再生 | PF-1010移动式 | 80-120 | 履带底盘+除铁器 |
防护：
急停按钮+光栅（响应时间≤0.1秒）
转子检修锁定装置（符合ISO 14118）
环保要求：
噪声≤85dB(A)（配备复合消声器）
粉尘排放≤5mg/m³（袋式除尘+微雾抑尘）
本地合规：
符合XJ/T 537-2022《新疆矿山破碎设备环保标准》
通过新疆节能认证（吨矿电耗≤1.2kW·h）
特别提示：
新设备需进行200小时磨合（负载分阶段：30%→60%→）
备件储备：板锤（2套）、反击板（3组）、轴承总成（2套）
沙尘暴后维护：清理滤芯、检查密封气压、复紧关键螺栓
通过上述方案，反击式破碎机在新疆严苛工况下可实现：
处理效率：花岗岩破碎量≥400t/h
耐磨寿命：板锤≥6000h，反击板≥8000h
经济性：吨矿成本≤0.7元，能耗降低30%
环保性：作业区粉尘浓度＜3mg/m³，噪声≤82dB(A)
